據外媒報道，在2019年歐洲PCIM電力電子貿易展上，安森美半導體公司展示新款基于碳化硅(SiC)的混合IGBT(絕緣柵雙極型晶體管)，以及隔離高電流IGBT門驅動器。這些產品采用硅基IGBT，結合SiC肖特基二極管技術，充分利用SiC技術的效率優勢和硅的成本優勢。

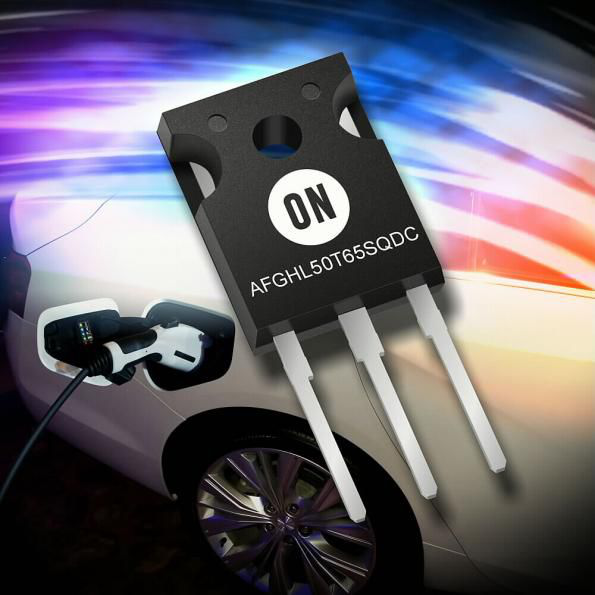

AFGHL50T65SQDC采用最新的場截止式IGBT和SiC肖特基二極管技術，在多種電力應用中，降低傳導損耗和開關損耗，包括那些將受益于反向恢復損耗減少的應用，如基于圖騰柱的無橋功率因數校正(PFC)和變流器。硅基解決方案性能較低，完全基于SiC的解決方案成本又較高，該器件將硅基IGBT與SiC肖特基勢壘二極管聯合封裝，在性能和成本之間實現良好平衡。它的額定工作電壓為650V，能處理高達100 A @ 25°C (50 A @ 100°C)的連續電流，以及高達200 A的脈沖電流。對于需要更大電流能力的系統，正溫度系數讓并行操作變得簡單易行。
現代電動汽車不僅依靠能源行駛，在某些情況下，還可以?xún)Υ婺茉?，在高峰時間為家庭供電。因此，需要一個雙向充電器，能夠高效率開關充電，確保能源在傳輸過程中不致浪費。在此類用例中，帶有外部SiC二極管的IGBT，比MOSFET解決方案更加有效，因為沒有正向或反向復置損失。AFGHL50T65SQDC可以在最高175℃的結溫下工作，適用于要求非常嚴格的電力應用，包括汽車在內。另外，它完全符合AEC-Q101標準，可用于電動汽車和混合動力汽車車載充電器。
除了新款混合IGBT，安森美半導體還將在PCIM上發布一系列隔離高電流IGBT驅動器。NCD(V)57000系列針對多種電力應用，包括太陽能變流器、馬達驅動器、不間斷供電系統(UPS)和汽車應用，如動力系統和PTC加熱器。
NCD(V)57000系列是高電流單通道IGBT驅動器，采用內部電流安全隔離設計，可在要求高的電力應用中高效運行。該器件具有互補輸入、開路漏極故障和就緒輸出、有源米勒箝位、精準欠壓鎖定、軟關斷去飽和DESAT保護、負門極電壓引腳和獨立高低驅動器輸出，實現系統設計的靈活性。它的額定電流隔離值大于5 kVrms，符合UL1577標準;工作電壓高于1200V;保證8mm爬電距離(輸入>輸出)，可滿足強化安全隔離要求。NCD(V)57000可產生7.8A驅動電流和7.1A汲電流，超過若干競品的三倍。更重要的是，在開關波形中的米勒高原運行時，電流能力更強。加上領先的保護功能，堪稱為一流的IGBT驅動器。
